POLIGLASS GP3

preview NEMA GPO-3
CEI EN 60893 UPGM203
Mil-I-24768 6 GPO N-3
DIN 7735 HM 2471
CNR CEI UNEL Tipo PV
Prodotto a base di mat di vetro e resina poliestere. Buona resistenza elettrica e meccanica; a partire dallo spessore 1,6 mm. ottima resistenza al fuoco. Buon comportamento alle temperature elevate. Trova il suo impiego ove sia necessario coniugare un ottimo isolamento elettrico con una adeguata resistenza meccanica.
caratteristiche condizionamento valore medio
Densità - 1,8 ÷ 1,9 g/cm³
Temperatura massima d'esercizio - 150°C
Prova di infiammabilità UL-94 - V-0
Resistenza elettrica tra spine D-24/20 103MOhm
Rigidità dielettrica perpendicolare (⊥) agli strati d-03/90 25 KV/mm
Tensione di perforazione parallela (//) agli strati d-25/90 50 KV
Tangente dell'angolo di perdita (δ) a 50 Hz D-96/105 0,02
Tangente dell'angolo di perdita (δ) a 1 MHz D-24/20 0,02
Costante dielettrica (ε) A 5
Resistenza al tracking (Class) - 300
Indice di traccia comparativo (C.T.I.) A 600
Resistenza all'arco - 180 sec.
Resistenza alla compressione perpendicolare (⊥) agli strati A 2200 Kg/cm²
Resistenza alla compressione parallela (//) agli strati A 1600 Kg/cm²
Resistenza alla trazione A 700 Kg/cm²
Resistenza alla flessione A 1300 Kg/cm²
Resistenza alla flessione a 130°C - 700 Kg/cm²
Modulo elastico a flessione - 10000 MPa
Resilienza (Charpy) A 65 KJ/m²
Durezza Rockwell (scala F) A 40

condizionamenti
A   ambiente
D-24/20   Dopo 24 ore in acqua a 20°C
D-96/105   Dopo 96 ore in stufa a 105°C
d-03/90   1 minuto a 90°C in olio ≠ 3mm
d-25/90   1 minuto a 90°C in olio ≠ 25mm
nota: i valori riportati nella presente scheda tecnica sono indicativi e si riferiscono ai campioni analizzati. L'utilizzatore è tenuto a verificare che il prodotto sia idoneo all'impiego al quale è destinato.

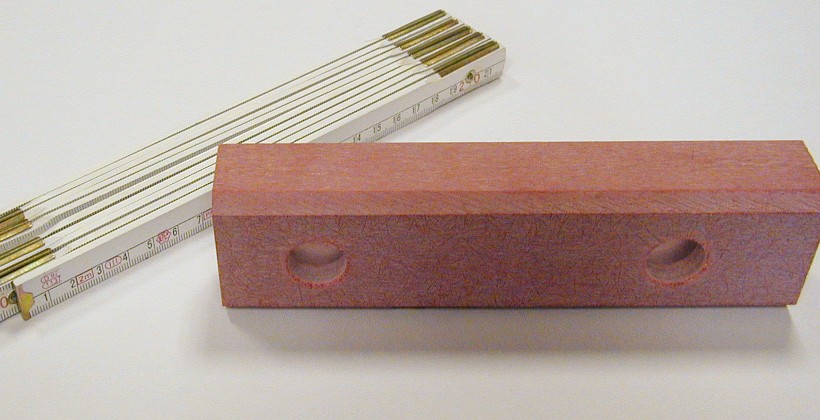

  • particolare lavorato

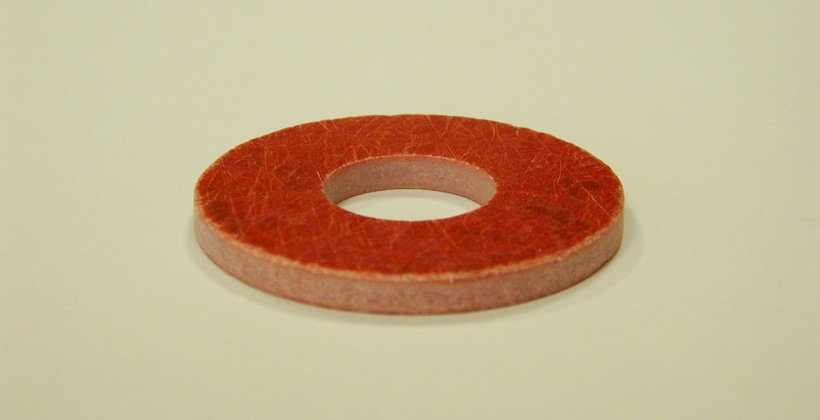

  • rondella
