EPOGLASS FR4

preview NEMA FR4
CEI EN 60893 EPGC202
Mil-I-24768 27 GEE-F
DIN 7735 HGW 2372.1
CNR CEI UNEL Tipo EV
Prodotto a base di vetro e resina epossidica, con buone proprietà dielettriche e meccaniche anche ad elevata temperatura. Basse perdite dielettriche in ambiente umido. Flame retardant.
caratteristiche condizionamento valore medio
Densità - 1,85 ÷ 1,9 g/cm³
Temperatura massima d'esercizio - 150°C
Resistenza elettrica tra spine D-24/20 5x104MOhm
Resistenza elettrica superficiale D-24/20 102MOhm
Rigidità dielettrica perpendicolare (⊥) agli strati d-03/90 40 KV/mm
Tensione di perforazione parallela (//) agli strati d-25/90 50 KV
Tangente dell'angolo di perdita (δ) a 50 Hz A 0,05
Tangente dell'angolo di perdita (δ) a 1000 Hz A 0,05
Tangente dell'angolo di perdita (δ) a 1 MHz A 0,02
Costante dielettrica (ε) A 5
Indice di traccia comparativo (C.T.I.) A 200
Resistenza alla compressione perpendicolare (⊥) agli strati A 3000 Kg/cm²
Resistenza alla compressione parallela (//) agli strati A 2000 Kg/cm²
Resistenza alla trazione A 2800 Kg/cm²
Resistenza alla flessione A 4500 Kg/cm²
Resilienza (Charpy) A 100 Kg*cm/cm²
Durezza Rockwell (scala F) A 65
Assorbimento d'acqua D-24/20 0,2% (≠ 1 mm)
Conducibilità termica A 0,25 W/m*K

condizionamenti
A   ambiente
D-24/20   Dopo 24 ore in acqua a 20°C
d-03/90   1 minuto a 90°C in olio ≠ 3mm
d-25/90   1 minuto a 90°C in olio ≠ 25mm
nota: i valori riportati nella presente scheda tecnica sono indicativi e si riferiscono ai campioni analizzati. L'utilizzatore è tenuto a verificare che il prodotto sia idoneo all'impiego al quale è destinato.

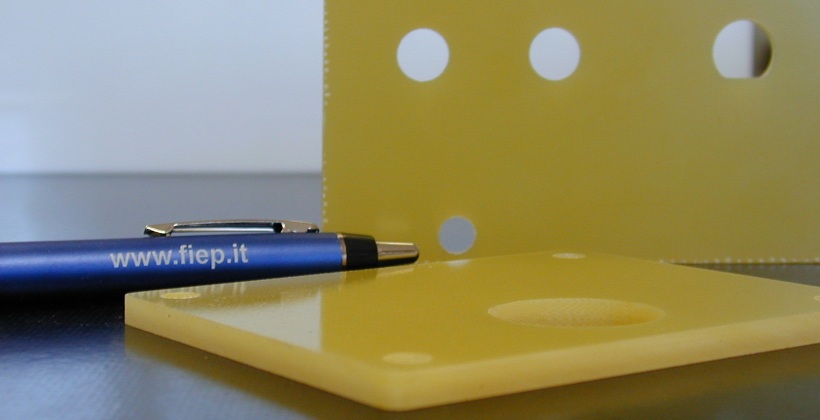

  • Piastre isolanti

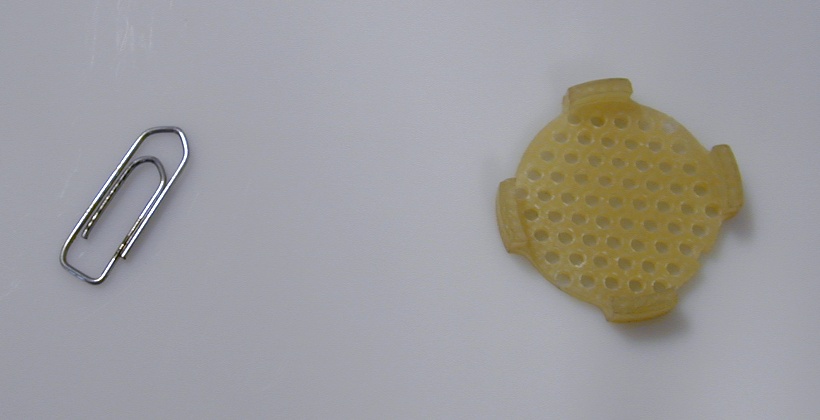

  • Filtro micro-lavorato

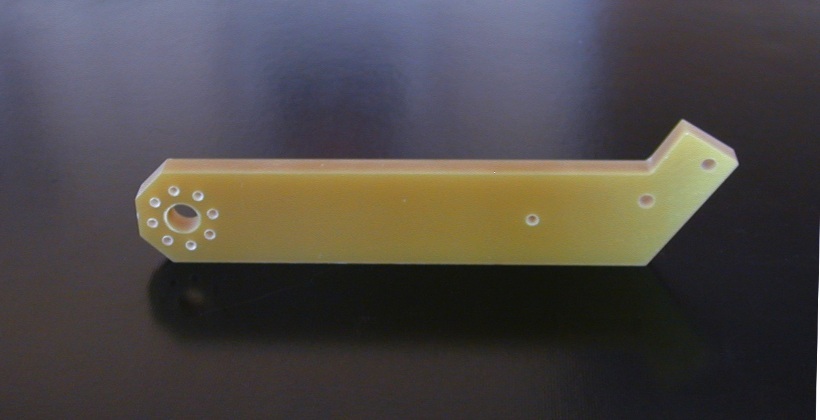

  • Distanziale a gomito

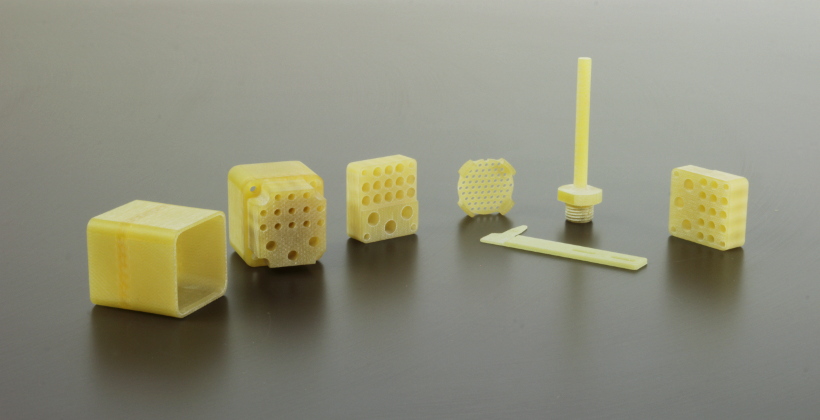

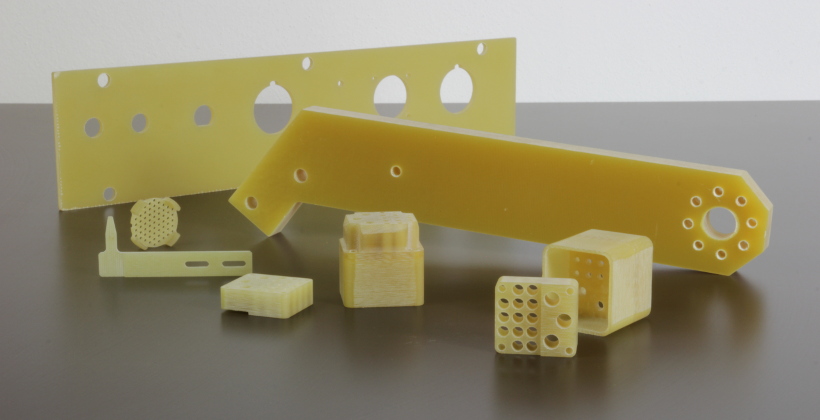

  • Alcuni pezzi a disegno

  • Alcuni pezzi a disegno
