N | TR | ||
NEMA | X | XP | |
CEI EN 60893 | PFCP201 | PFCP201 | |
Mil-I-24768 | 12 PBM | 19 PBM-P | |
DIN 7735 | HP 2061 | HP 2061 | |
CNR CEI UNEL | Tipo N | Tipo TR |

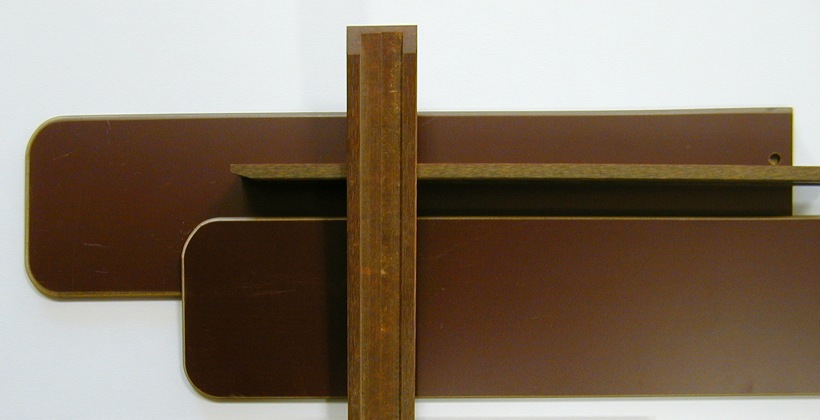

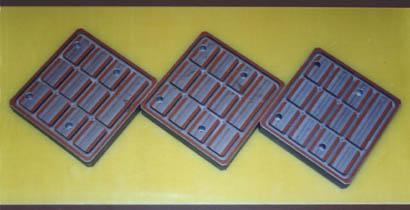

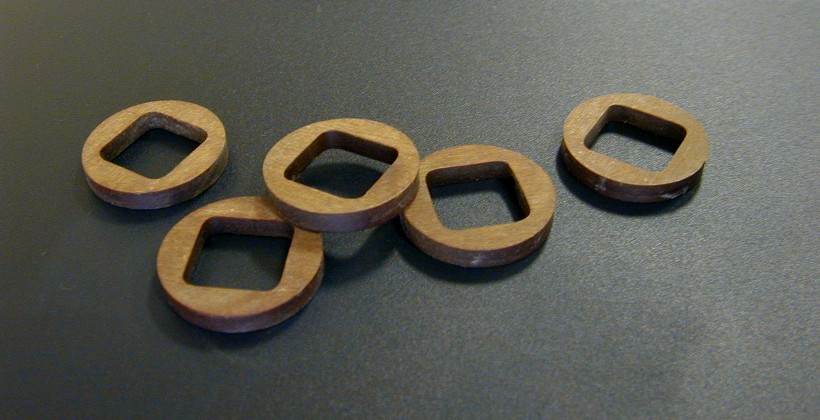

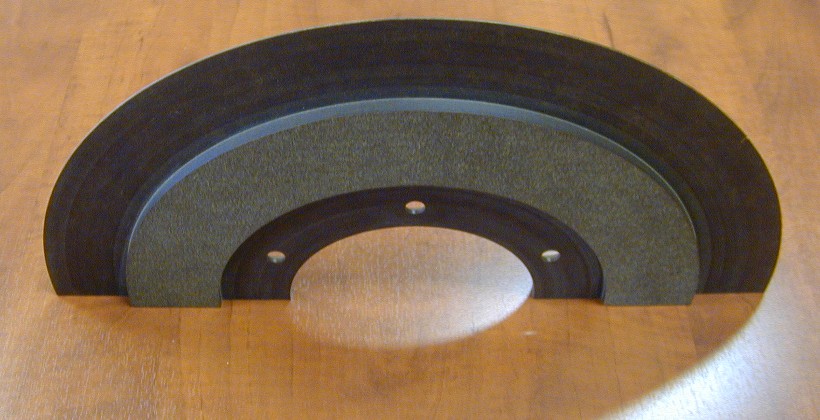

Prodotto a base di carta di pura cellulosa e resine fenoliche. Presenta elevate caratteristiche meccaniche e discrete caratteristiche dielettriche. Facilmente lavorabile alle macchine utensili, tranciabile fino allo spessore di mm. 1,5 previo riscaldamento a 100-110°C. Se ne sconsiglia l'applicazione in olio caldo per trasformatori ed in ambienti umidi. |
caratteristiche | condizionamento | valore medio |
Densità | - | 1,40 g/cm³ |
Temperatura massima d'esercizio | - | 100°C |
Prova di infiammabilità UL-94 | - | HB |
Resistenza elettrica tra spine | E-24/100 | 104MOhm |
Resistenza elettrica superficiale | E-24/100 | 103MOhm |
Rigidità dielettrica perpendicolare (⊥) agli strati | d-03/90 | 15 KV/mm |
Tensione di perforazione parallela (//) agli strati | d-25/90 | 15 KV |
Costante dielettrica (ε) | A | 5 |
Indice di traccia comparativo (C.T.I.) | A | 100 |
Resistenza alla compressione perpendicolare (⊥) agli strati | A | 3000 Kg/cm² |
Resistenza alla compressione parallela (//) agli strati | A | 1000 Kg/cm² |
Resistenza alla trazione | A | 1200 Kg/cm² |
Resistenza alla flessione | A | 1300 Kg/cm² |
Resilienza (Charpy) | A | 25 Kg*cm/cm² |
Durezza Rockwell (scala F) | A | 50 |
Assorbimento d'acqua | D-24/20 | 7% (≠ 1 mm) |
Conducibilità termica | A | 0,2 W/m*K |
condizionamenti | ||
A | ambiente | |
E-24/100 | Dopo 24 ore in stufa a 100°C | |
D-24/20 | Dopo 24 ore in acqua a 20°C | |
d-03/90 | 1 minuto a 90°C in olio ≠ 3mm | |
d-25/90 | 1 minuto a 90°C in olio ≠ 25mm |
nota: i valori riportati nella presente scheda tecnica sono indicativi e si riferiscono ai campioni analizzati. L'utilizzatore è tenuto a verificare che il prodotto sia idoneo all'impiego al quale è destinato. |
