GLASSMINE G5

preview NEMA G5
CEI EN 60893 MFGC201
Mil-I-24768 8 GMG
DIN 7735 HGW 2272
CNR CEI UNEL Tipo MV
Prodotto adatto per applicazioni dove è necessaria una certa resistenza al calore e dove l'arco elettrico può nuocere al comportamento degli isolanti e dei materiali in genere impiegati. Alta resistenza meccanica e durezza. Ottime proprietà elettriche in ambienti secchi. Stabilità dimensionale ottima.
caratteristiche condizionamento valore medio
Densità - 1,95 ÷ 2,05 g/cm³
Temperatura massima d'esercizio - 140°C
Prova di infiammabilità UL-94 - V-0
Resistenza elettrica tra spine D-24/20 1,8x102MOhm
Resistenza elettrica superficiale D-24/20 2x102MOhm
Rigidità dielettrica perpendicolare (⊥) agli strati d-03/90 20 KV/mm
Tensione di perforazione parallela (//) agli strati d-25/90 40 KV
Tangente dell'angolo di perdita (δ) a 50 Hz A 0,1
Tangente dell'angolo di perdita (δ) a 1000 Hz A 0,1
Tangente dell'angolo di perdita (δ) a 1 MHz A 0,025
Costante dielettrica (ε) A 8,5
Indice di traccia comparativo (C.T.I.) A 600
Resistenza alla compressione perpendicolare (⊥) agli strati A 4500 Kg/cm²
Resistenza alla compressione parallela (//) agli strati A 1200 Kg/cm²
Resistenza alla trazione A 2000 Kg/cm²
Resistenza alla flessione A 2000 Kg/cm²
Resilienza (Charpy) A 70 Kg*cm/cm²
Durezza Rockwell (scala F) A 90
Assorbimento d'acqua D-24/20 3,7% (≠ 1 mm)
Conducibilità termica A 0,25 W/m*K

condizionamenti
A   ambiente
D-24/20   Dopo 24 ore in acqua a 20°C
d-03/90   1 minuto a 90°C in olio ≠ 3mm
d-25/90   1 minuto a 90°C in olio ≠ 25mm
nota: i valori riportati nella presente scheda tecnica sono indicativi e si riferiscono ai campioni analizzati. L'utilizzatore è tenuto a verificare che il prodotto sia idoneo all'impiego al quale è destinato.

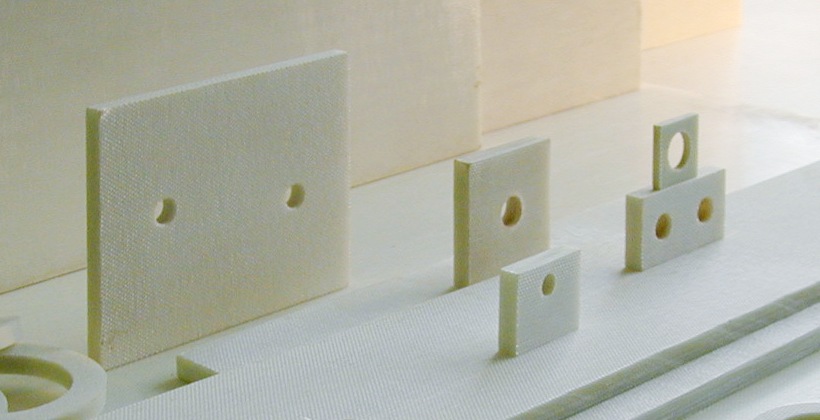

  • piastre forate e calibrate

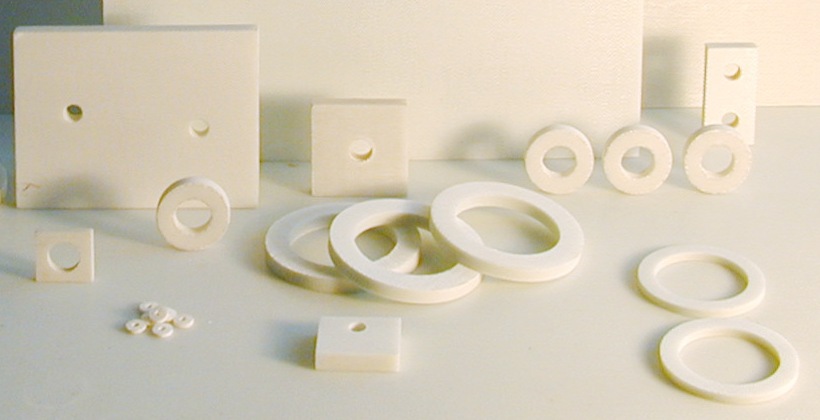

  • anelli, rondelle e piastre forate
